نحوه انتخاب ترانسمیتر فشار مناسب در پروژههای صنعتی زیمنس
نحوه انتخاب ترانسمیتر فشار مناسب در پروژههای صنعتی زیمنس
ترانسمیتر فشار زیمنس یکی از پرکاربردترین تجهیزات در اتوماسیون صنعتی است که برای اندازهگیری و انتقال مقدار فشار به سیستمهای کنترلی مورد استفاده قرار میگیرد. انتخاب مدل مناسب این تجهیز نقش مهمی در دقت اندازهگیری، پایداری سیستم و کاهش هزینههای نگهداری دارد. در این مقاله بهصورت جامع بررسی میکنیم که چگونه میتوان بهترین ترانسمیتر فشار زیمنس را متناسب با نوع صنعت و نیاز پروژه انتخاب کرد.
۱. ترانسمیتر فشار زیمنس چیست و چگونه کار میکند؟
ترانسمیتر فشار زیمنس دستگاهی است که فشار سیال (مایع یا گاز) را اندازهگیری و آن را به سیگنال الکتریکی استاندارد (معمولاً 4 تا 20 میلیآمپر) تبدیل میکند. این سیگنال سپس به PLC یا سیستم کنترل مرکزی ارسال میشود تا فشار در فرآیند بهصورت خودکار تنظیم شود.
مدلهای رایج ترانسمیتر زیمنس مانند SITRANS P300، PDS، PDS200 در صنایع مختلف نفت، گاز، پتروشیمی و آب و فاضلاب کاربرد دارند.
۲. معیارهای اصلی انتخاب ترانسمیتر فشار زیمنس
برای انتخاب درست ترانسمیتر، باید چند پارامتر فنی را بهدقت بررسی کرد:
✅ محدوده فشار (Pressure Range)
محدوده فشار باید متناسب با فشار واقعی سیستم انتخاب شود. انتخاب محدوده بیش از حد بالا باعث کاهش دقت و انتخاب محدوده پایین باعث آسیب به سنسور میشود.
پیشنهاد: همیشه محدوده اندازهگیری را ۲۰٪ بالاتر از حداکثر فشار کاری در نظر بگیرید.
✅ نوع سیال (Fluid Type)
در صورت استفاده در محیطهای خورنده یا دارای رطوبت بالا، باید از ترانسمیترهایی با جنس بدنه استیل ضدزنگ یا آلیاژ خاص استفاده شود. برای سیالات تمیز، مدلهای اقتصادیتر کافی هستند.
✅ دقت اندازهگیری (Accuracy)
ترانسمیترهای زیمنس معمولاً دقتی بین ۰٫۱ تا ۰٫۲۵ درصد دارند. هر چه فرآیند حساستر باشد (مثلاً در صنایع دارویی یا پتروشیمی)، دقت بالاتر اهمیت بیشتری دارد.
✅ نوع خروجی سیگنال
بسته به نوع سیستم کنترلی، میتوان خروجی آنالوگ (۴–۲۰ mA)، دیجیتال (HART یا PROFIBUS) یا ترکیبی را انتخاب کرد.

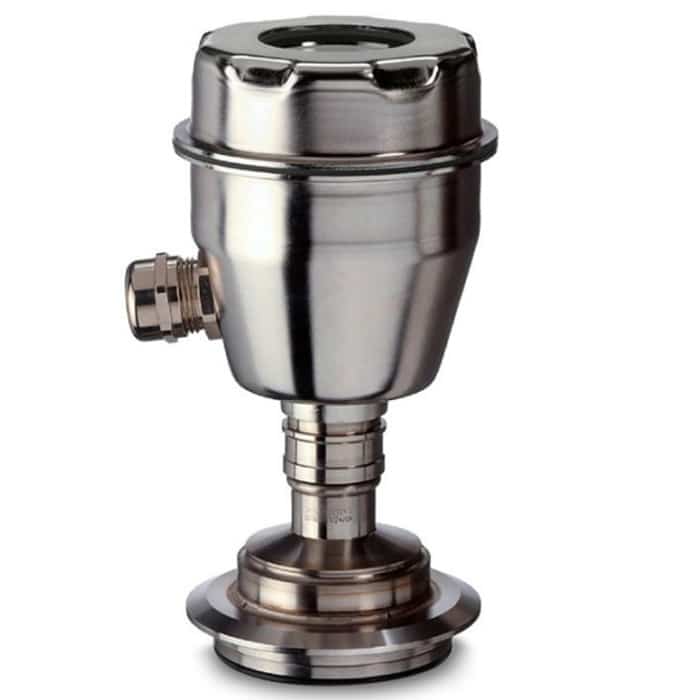

نحوه انتخاب ترانسمیتر فشار مناسب در پروژههای صنعتی زیمنس
۳. شرایط محیطی و درجه حفاظت (IP Rating)
در صنایع با گرد و غبار زیاد یا محیطهای مرطوب، بهتر است از ترانسمیترهایی با درجه حفاظت IP65 یا IP67 استفاده شود. مدلهای SITRANS زیمنس معمولاً برای چنین شرایطی طراحی شدهاند و دارای مقاومت بالا در برابر ارتعاش و دما هستند.
۴. نصب و راهاندازی ترانسمیتر زیمنس
نصب صحیح تأثیر مستقیم بر عملکرد دستگاه دارد. مراحل کلی نصب:
-
انتخاب محل نصب بدون لرزش و در دسترس برای سرویس.
-
اطمینان از تمیز بودن مسیر سیال قبل از نصب.
-
اتصال الکتریکی طبق دستورالعمل دفترچه زیمنس.
-
کالیبراسیون اولیه با استفاده از نرمافزار SITRANS P DS II یا از طریق رابط HART.
۵. مزایای استفاده از ترانسمیتر زیمنس در پروژههای صنعتی
-
دقت بالا و پایداری طولانیمدت
-
سازگاری کامل با PLCهای زیمنس سری S7-1200 و S7-1500
-
مقاومت بالا در برابر نویز و تداخل الکترومغناطیسی
-
کالیبراسیون آسان و سریع
-
مصرف انرژی پایین و عمر طولانی

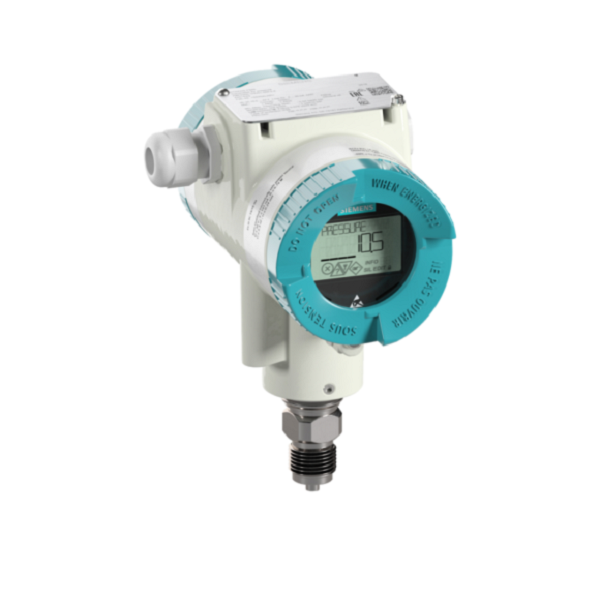

نحوه انتخاب ترانسمیتر فشار مناسب در پروژههای صنعتی زیمنس
۶. اشتباهات رایج در انتخاب ترانسمیتر
-
انتخاب محدوده فشار نامناسب
-
عدم توجه به نوع سیال
-
نصب در محل پر از لرزش یا حرارت
-
استفاده از مدل غیرضدآب در محیط مرطوب
پرهیز از این اشتباهات باعث افزایش عمر مفید دستگاه و کاهش هزینههای تعمیرات میشود.
۷. معرفی چند مدل محبوب ترانسمیتر فشار زیمنس
| مدل | محدوده فشار | نوع خروجی | دقت اندازهگیری |
|---|---|---|---|
| SITRANS P DS III | 0–400 bar | 4–20 mA / HART | ±0.075% |
| SITRANS P300 | 0–250 bar | PROFIBUS / 4–20 mA | ±0.1% |
| SITRANS P200 | 0–16 bar | 4–20 mA | ±0.25% |
🔗 برای مشاهده قیمت و خرید ترانسمیتر زیمنس کلیک کنید:
خرید ترانسمیتر زیمنس – Rastapayesh.ir
۸. نگهداری و سرویس دورهای
برای اطمینان از عملکرد دقیق ترانسمیتر، باید سالی یکبار آن را کالیبره و از نظر سلامت اتصالات بررسی کنید. در محیطهای صنعتی با ارتعاش یا گرد و غبار بالا، بازدید ماهیانه توصیه میشود.
۹. جمعبندی
انتخاب درست ترانسمیتر فشار زیمنس تأثیر مستقیمی بر راندمان و دقت سیستم اتوماسیون دارد. با در نظر گرفتن نوع سیال، محدوده فشار، شرایط محیطی و نوع خروجی، میتوان مدلی مناسب و بادوام را انتخاب کرد. برند زیمنس با کیفیت بالا و پشتیبانی فنی گسترده، گزینهای مطمئن برای صنایع مختلف است.
🔍 سوالات متداول (FAQ)
۱. تفاوت ترانسمیتر فشار و سوئیچ فشار چیست؟
سوئیچ فشار فقط در یک نقطه خاص عمل میکند، اما ترانسمیتر مقدار فشار را بهصورت پیوسته ارسال میکند.
۲. آیا ترانسمیترهای زیمنس ضد انفجار هستند؟
بله، برخی مدلها مانند SITRANS P DS III دارای تأییدیه ATEX برای محیطهای انفجاری هستند.
۳. آیا میتوان ترانسمیتر را مستقیماً به PLC زیمنس وصل کرد؟
بله، تمام مدلهای زیمنس خروجی سازگار با PLCهای S7 دارند.
