نحوه سیم‌بندی اصولی ماژول‌های PLC زیمنس در تابلو برق

مقدمه

سیم‌بندی صحیح ماژول‌های PLC زیمنس یکی از مهم‌ترین بخش‌های نصب و راه‌اندازی سیستم‌های اتوماسیون صنعتی است. انتخاب کابل مناسب، اتصال درست ترمینال‌ها و رعایت نکات ایمنی نه تنها عملکرد پایدار سیستم را تضمین می‌کند، بلکه از خطاهای رایج در حین کار جلوگیری می‌کند.

در این مقاله از رستا پایش، به‌صورت گام به گام روش سیم‌بندی اصولی ماژول‌های DI، DO، AI و AO زیمنس را توضیح می‌دهیم و نکات عملی و حرفه‌ای برای مهندسین نصاب و اتوماسیون ارائه می‌کنیم.

اهمیت سیم‌بندی صحیح PLC

• جلوگیری از خطاهای سخت‌افزاری و نرم‌افزاری

• کاهش نویز و تداخل سیگنال

• افزایش طول عمر تجهیزات و ماژول‌ها

• تسهیل عیب‌یابی و نگهداری

انتخاب کابل مناسب

1. کابل برای ورودی/خروجی دیجیتال (DI / DO)

• معمولاً کابل‌های 0.5 تا 1.5 mm² با شیلد استاندارد

• کوتاه بودن مسیر برای کاهش نویز

• رعایت رنگ‌بندی استاندارد (مثلاً قرمز برای 24V، مشکی برای GND)

2. کابل برای ورودی/خروجی آنالوگ (AI / AO)

• کابل شیلددار با مقاومت پایین

• استفاده از زوج‌های سیم پیچیده (Twisted Pair) برای کاهش نویز

• طول کابل کوتاه‌تر از 100 متر برای سیگنال 0-10V و طول بلندتر با 4-20mA

نحوه سیم‌بندی اصولی ماژول‌های PLC زیمنس در تابلو برق

۱.سیم‌بندی ماژول DI

1. بررسی شماره ترمینال‌ها

2. اتصال منبع تغذیه (24V DC)

3. اتصال سنسورها (NPN یا PNP)

4. چک کردن LED وضعیت هر کانال

5. ثبت سیگنال ورودی در TIA Portal

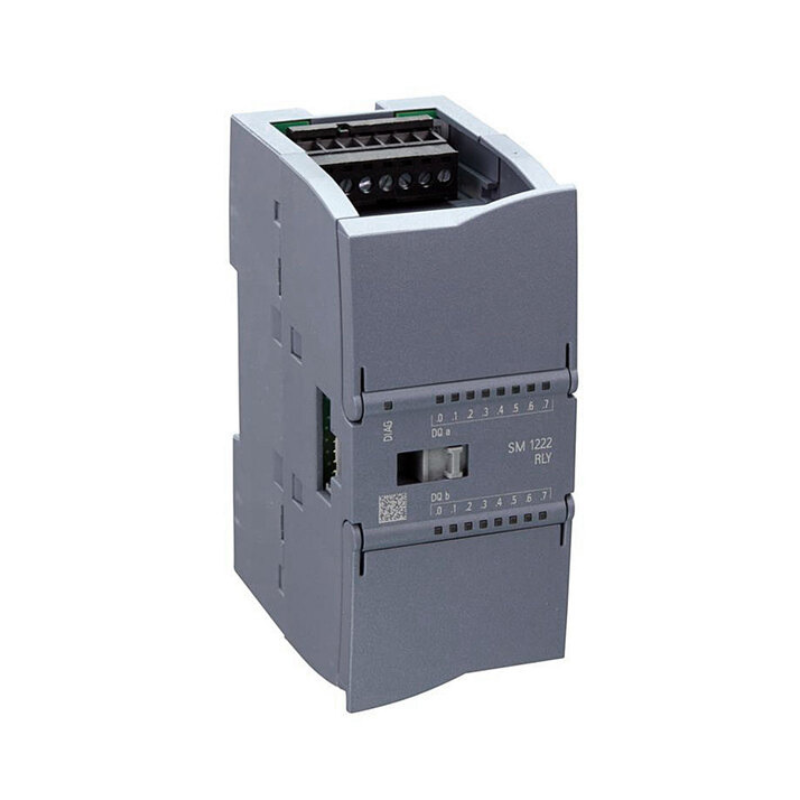

۲.سیم‌بندی ماژول DO

1. اتصال ماژول به پاور DC یا AC مطابق مشخصات

2. اتصال عملگرها (رله، موتور کوچک، لامپ)

3. استفاده از فیوزهای محافظ برای هر کانال

4. تست عملکرد با سیگنال دستی یا نرم‌افزاری

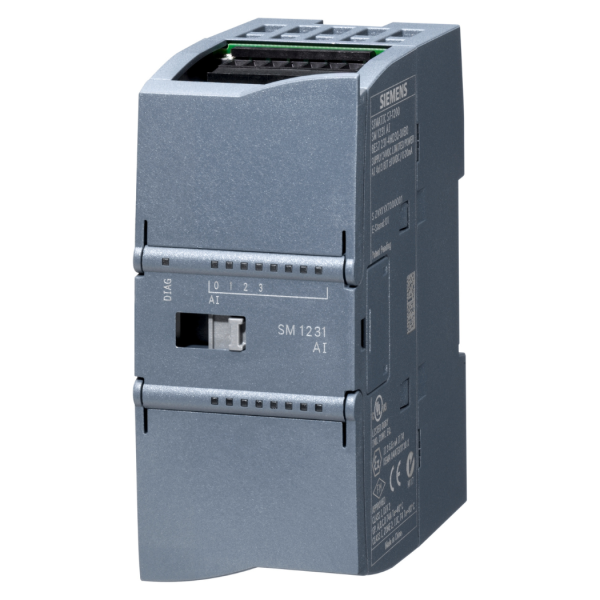

 ۳.سیم‌بندی ماژول AI

1. اتصال ترانسمیتر یا سنسور آنالوگ

2. تطابق نوع سیگنال (4-20mA یا 0-10V)

3. اتصال شیلد به زمین برای کاهش نویز

4. بررسی ورودی در TIA Portal و کالیبراسیون

 ۴.سیم‌بندی ماژول AO

1. اتصال خروجی به عملگرهای آنالوگ

2. تطابق نوع سیگنال خروجی با دستگاه (V یا mA)

3. استفاده از کابل شیلددار و کوتاه

4. تست عملکرد و اصلاح مقادیر

۵. نکات ایمنی در تابلو برق

• قطع برق قبل از هر اتصال یا جداسازی

• استفاده از فیوز یا Circuit Breaker مناسب

• علامت‌گذاری دقیق کابل‌ها

• جلوگیری از تداخل کابل قدرت و سیگنال

نحوه سیم‌بندی اصولی ماژول‌های PLC زیمنس در تابلو برق

۶.نکات حرفه‌ای برای نصاب‌ها

• استفاده از ترمینال بلاک‌های استاندارد

• جداسازی کابل‌های آنالوگ و دیجیتال

• مدیریت کابل‌ها با نگهدارنده و بست

• تست سیستم قبل از راه‌اندازی نهایی

جمع‌بندی

سیم‌بندی اصولی ماژول‌های PLC زیمنس پایه عملکرد پایدار سیستم اتوماسیون است. رعایت نکات انتخاب کابل، اتصال صحیح و ایمنی نه تنها از خرابی تجهیزات جلوگیری می‌کند، بلکه باعث افزایش طول عمر تابلو و سهولت نگهداری می‌شود.
