ماژول ارتباطی زیمنس (Communication Module – CM / CP) | راهنمای جامع کاربرد و انتخاب

مقدمه

در اتوماسیون صنعتی مدرن، ارتباط پایدار و سریع بین تجهیزات نقش کلیدی در عملکرد صحیح سیستم دارد. PLC به‌تنهایی کافی نیست و برای تبادل داده با HMI، درایو، شبکه صنعتی، سیستم‌های مانیتورینگ و حتی شبکه‌های IT به تجهیزات ارتباطی نیاز دارد.
ماژول ارتباطی زیمنس (Communication Module) این وظیفه را بر عهده دارد و امکان اتصال PLC به انواع شبکه‌ها و پروتکل‌های صنعتی را فراهم می‌کند.

در این مقاله به بررسی کامل ماژول‌های ارتباطی زیمنس، انواع CM و CP، کاربردها، تفاوت‌ها و نکات مهم انتخاب می‌پردازیم.

ماژول ارتباطی زیمنس چیست؟

ماژول ارتباطی زیمنس قطعه‌ای سخت‌افزاری است که به PLC اضافه می‌شود تا امکان تبادل داده با سایر تجهیزات صنعتی یا شبکه‌ها را فراهم کند. این ماژول‌ها نقش واسط بین CPU و شبکه‌های ارتباطی را دارند.

به کمک این ماژول‌ها می‌توان:

• PLC را به HMI متصل کرد

• ارتباط بین چند PLC را برقرار نمود

• داده‌ها را به سیستم SCADA یا DCS ارسال کرد

• PLC را به شبکه‌های صنعتی و حتی اینترنت متصل نمود

ماژول ارتباطی زیمنس (Communication Module – CM / CP) | راهنمای جامع کاربرد و انتخاب

تفاوت CM و CP در زیمنس

زیمنس ماژول‌های ارتباطی خود را عمدتاً در دو گروه ارائه می‌دهد:

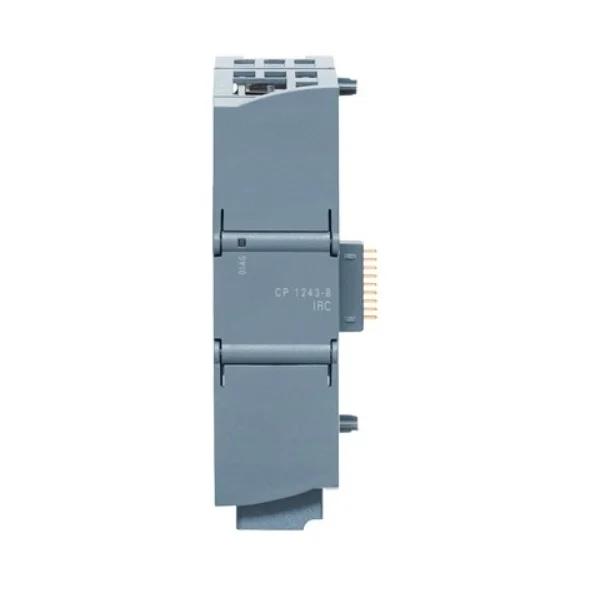

ماژول CM (Communication Module)

• مناسب ارتباطات ساده و محلی

• هزینه کمتر

• پشتیبانی از پروتکل‌های رایج صنعتی

• مناسب PLCهای S7-1200 و S7-1500

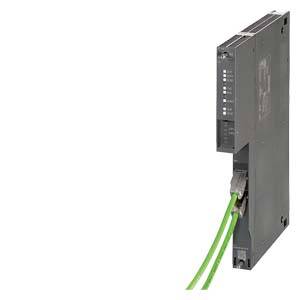

ماژول CP (Communication Processor)

• مناسب ارتباطات پیشرفته و شبکه‌های گسترده

• پردازش مستقل از CPU

• مناسب پروژه‌های بزرگ صنعتی

• بیشتر در سری S7-300 و S7-400 استفاده می‌شود

انواع ماژول ارتباطی زیمنس

1. ماژول Profinet

• ارتباط اترنت صنعتی با سرعت بالا

• مناسب خطوط تولید و اتوماسیون پیشرفته

• کاربرد گسترده در اتصال PLC، HMI و درایو

2. ماژول Profibus

• شبکه صنعتی پایدار و قدیمی

• مناسب صنایع سنگین

• استفاده در پروژه‌های موجود و توسعه‌یافته

3. ماژول Modbus

• ارتباط ساده و پرکاربرد

• سازگار با تجهیزات متنوع

• مناسب سیستم‌های مانیتورینگ و کنترل

4. ماژول Industrial Ethernet

• ارتباط با شبکه‌های IT

• ارسال داده به سرورها و سیستم‌های مدیریتی

• مناسب کارخانه‌های هوشمند

5. ماژول ارتباطی سریال (RS232 / RS485)

• ارتباط با تجهیزات قدیمی

• کاربرد در سیستم‌های کنترلی ساده

• مناسب دستگاه‌های اندازه‌گیری خاص

کاربردهای ماژول ارتباطی زیمنس

اتصال PLC به HMI

برای نمایش داده‌ها، کنترل فرآیند و مانیتورینگ سیستم.

ارتباط PLC با PLC

در خطوط تولید بزرگ که چند PLC با هم کار می‌کنند.

اتصال به سیستم SCADA

ارسال داده‌ها به سیستم مانیتورینگ مرکزی.

ارتباط با درایو و اینورتر

کنترل سرعت و گشتاور موتورها به‌صورت شبکه‌ای.

اتصال به شبکه صنعتی کارخانه

یکپارچه‌سازی تجهیزات و افزایش بهره‌وری سیستم.

مزایای استفاده از ماژول‌های ارتباطی زیمنس

• پایداری بالا در ارتباط صنعتی

• سازگاری کامل با PLC زیمنس

• پشتیبانی از پروتکل‌های استاندارد

• کاهش بار پردازشی CPU

• افزایش سرعت و امنیت تبادل داده

نکات مهم در انتخاب ماژول ارتباطی

1. نوع شبکه مورد نیاز (Profinet، Profibus، Modbus و …)

2. سازگاری با PLC (S7-1200، S7-1500، S7-300)

3. حجم داده و سرعت ارتباط

4. تعداد تجهیزات متصل

5. شرایط محیطی صنعتی

6. توسعه‌پذیری سیستم در آینده

ماژول ارتباطی زیمنس (Communication Module – CM / CP) | راهنمای جامع کاربرد و انتخاب

نصب و راه‌اندازی ماژول ارتباطی زیمنس

1. نصب ماژول روی رک یا کنار CPU

2. اتصال فیزیکی کابل شبکه

3. تعریف ماژول در نرم‌افزار TIA Portal

4. تنظیم پارامترهای ارتباطی

5. تست ارتباط و مانیتورینگ داده‌ها

راه‌اندازی صحیح باعث افزایش پایداری سیستم و جلوگیری از خطاهای ارتباطی می‌شود.

مشکلات رایج در ماژول‌های ارتباطی

• تنظیم نادرست آدرس شبکه

• استفاده از کابل نامناسب

• نویز الکترومغناطیسی محیط

• ناسازگاری پروتکل‌ها

با انتخاب درست ماژول و اجرای صحیح تنظیمات، این مشکلات به‌راحتی قابل پیشگیری هستند.

چرا خرید ماژول ارتباطی از رستا؟

• تضمین اصالت کالا

• موجودی کامل CM و CP زیمنس

• مشاوره تخصصی قبل از خرید

• ارسال سریع به سراسر کشور

• پشتیبانی فنی پروژه‌های صنعتی

جمع‌بندی

ماژول ارتباطی زیمنس یکی از مهم‌ترین اجزای سیستم‌های اتوماسیون صنعتی است که امکان ارتباط سریع، پایدار و ایمن بین تجهیزات را فراهم می‌کند. انتخاب صحیح بین CM و CP و توجه به نوع شبکه، نقش مهمی در عملکرد و توسعه سیستم صنعتی دارد.

اگر به دنبال ارتباط مطمئن در پروژه‌های صنعتی هستید، ماژول‌های ارتباطی زیمنس انتخابی حرفه‌ای و قابل اعتماد محسوب می‌شوند.
